随着现代科技与经济的飞速发展，LED灯及LED屏等非线性负载设备在生活和生产中得到了广泛应用。然而，这类设备所引发的3N次谐波问题，常常导致中性线（N线）电流过大，给安全生产带来隐患。为了应对这一挑战，SNP中线安防保护器应运而生，它在末端配置中有效治理了N线电流过大的问题。
然而，在实际应用中，SNP设备的数量众多，给运维人员带来了不小的挑战。传统的巡检方式效率低下，且难以及时发现N线过流或其他故障，往往导致设备模块损坏，造成经济损失。为了解决这一痛点，一种创新的N线过流保护与检测方法被提出，该方法基于SNP中线安防保护器，并通过内部硬件电路实现。
该方法的核心在于，当N相的电流值超过预设的安全阈值时，内部的继电器会迅速动作，发出干接点信号以控制SNP设备关机并触发报警。同时，用户还可以通过WIFI模块和网络通讯电路，实时监测和控制设备的运行状态。这一创新不仅提高了运维效率，还确保了设备的安全运行。
据了解，N线电流过大的问题主要由两方面原因造成：一是A/B/C三相电流不平衡导致的零序电流；二是3N次谐波电流在N线上的线性叠加。而SNP中线安防保护器的工作原理，正是通过互感器采集N线上的过电流信息，经内部DSP和FPGA控制芯片快速计算后，产生补偿电流以消除过大的N线电流。
在新的N线过流保护与检测方法中，系统整体包括触摸屏、继电器、N相过流硬件保护电路、WIFI通讯模块等关键组件。触摸屏用于设置N线电流的设定值，并显示报警信息；继电器则作为连接外部断路器或报警系统的桥梁；而N相过流硬件保护电路则是整个系统的核心，它负责在检测到过流时迅速动作。

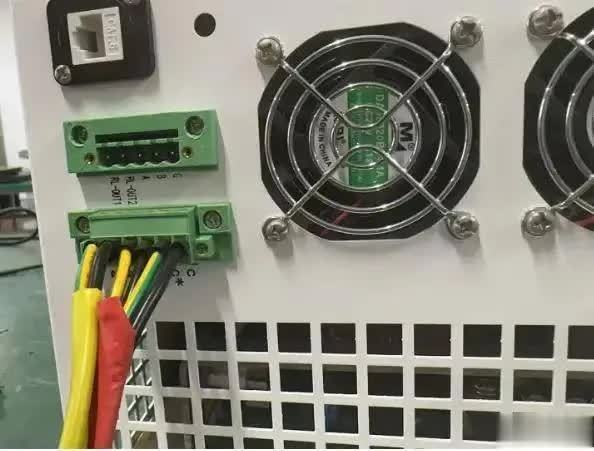

实验证明，该N线过流保护与检测方法具有显著的优势。在一次实验中，当3次谐波电流设置为20A时，设备采集到的N线电流超过了预设的50A阈值，此时反馈端子上的二极管立即点亮，并显示报警信号。从互感器采集负载电流到继电器动作并发出干接点信号，整个过程控制在毫秒级以内，响应速度极快。
与传统的软件保护相比，该方法基于硬件电路实现，具有更高的稳定性和可靠性。软件保护易受ADC采样噪声、电磁干扰等因素的影响，可能导致误判或漏判。而硬件保护则不受这些因素的干扰，能够准确、迅速地检测到过流情况并采取相应的保护措施。
该方法不仅提高了运维效率，还降低了成本。传统的巡检方式需要大量人力物力投入，而新方法则通过实时监测和控制实现了智能化运维，大大节省了成本。
该N线过流保护与检测方法的成功应用，为电力电子行业中逆变器、滤波器等设备的过流保护提供了有益的参考。随着科技的不断发展，相信这一方法将在更多领域得到推广和应用，为安全生产保驾护航。
